Практический расчёт

Калькулятор светодиодной ленты

Определите нагрузку светодиодной ленты, рекомендуемую мощность блока питания и сечение медного провода по падению напряжения.

Мощность блока питания

Для одноцветной или RGB-ленты с известной мощностью одного метра.

Сечение медного провода

Расчёт выполняется для двухпроводной линии по допустимому падению напряжения.

Формулы и допущения

Как работает расчёт

Калькулятор последовательно определяет нагрузку, номинал блока питания и сечение медного провода по выбранному падению напряжения.

1

Мощность светодиодной ленты

Pленты = pм × l

pм — мощность одного метра в Вт/м, l — общая длина ленты. Например, 14,4 Вт/м × 5 м = 72 Вт фактической расчётной нагрузки.

2

Мощность блока с запасом

Pблока = Pленты × (1 + R / 100)

R — запас в процентах. При нагрузке 72 Вт и запасе 30% требуется блок не менее 93,6 Вт. На практике выбирают ближайший больший стандартный номинал.

3

Ток нагрузки

I = P / U

P — мощность, U — напряжение. Лента мощностью 72 Вт при 12 В потребляет около 6 А. Для блока с запасом 93,6 Вт нужен выходной ток не менее 7,8 А.

4

Сечение провода

S = 2 × ρ × L × I / ΔU

S — сечение в мм², L — расстояние в одну сторону, I — ток, ΔU — допустимая потеря в вольтах. Множитель 2 учитывает прямой и обратный провод.

Что означает ρ = 0,0175 Ом·мм²/м

Это приближённое удельное сопротивление медного проводника при температуре около 20 °C. Значение подходит для предварительного расчёта кабеля из меди. Оно не применяется без поправок к алюминиевым и омеднённым проводам CCA. При нагреве сопротивление меди увеличивается; сопротивление клемм, пайки и разъёмов формула также не учитывает.

Почему длина вводится в одну сторону

Пользователю проще измерить расстояние от блока до ленты. Электрическая цепь при этом состоит из двух проводников: по одному ток идёт к нагрузке, по второму возвращается. Поэтому полная расчётная длина равна 2 × L и уже заложена в формулу.

Почему обычно выбирают запас 20–30%

Запас не увеличивает потребление исправной ленты, но не позволяет блоку постоянно работать на пределе. Это уменьшает тепловую нагрузку и оставляет место для разброса характеристик. Значение 20–30% является практическим ориентиром, а требования производителя блока и ленты имеют приоритет.

Что расчёт не проверяет

Формула сечения ограничивает падение напряжения, но не подтверждает допустимый нагрев. Отдельно учитываются токовая нагрузка, материал и изоляция кабеля, температура среды, прокладка в коробе или пучке, вентиляция, качество контактов и требования пожарной безопасности.

Как понимать длину двухпроводной линии

В поле длины указывается расстояние от блока питания до ленты в одну сторону. Формула автоматически учитывает путь тока до нагрузки и обратно.

Если лента питается с двух сторон или разбита на параллельные участки, каждый участок следует рассчитывать отдельно.

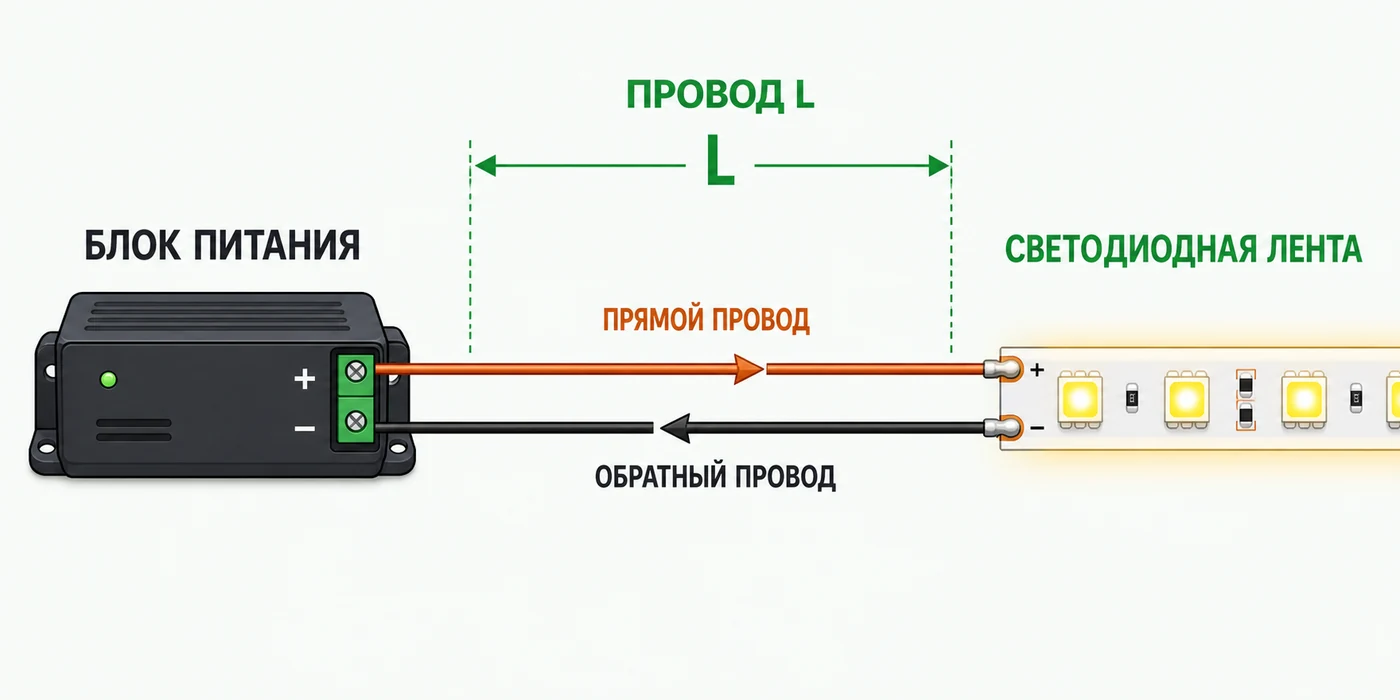

Схема подключения блока питания к светодиодной ленте прямым и обратным проводом длиной L
Вводите расстояние L в одну сторону: обратный провод калькулятор учитывает множителем 2.
Практические ответы

Расчёт блока питания и проводов для ленты

Как рассчитать блок питания для светодиодной ленты

Найдите мощность одного метра в паспорте или на упаковке, умножьте её на длину всех одновременно включаемых участков и добавьте запас. Напряжение блока должно точно соответствовать ленте: блок 24 В нельзя использовать для ленты 12 В. Если участки управляются одним контроллером, проверьте также допустимый ток каждого его канала.

Какой запас мощности блока питания нужен

Для постоянной нагрузки обычно достаточно 20–30%. Например, для ленты 60 Вт разумный ориентир — блок 75–80 Вт или ближайший больший доступный номинал. Слишком большой блок сам по себе не опасен: нагрузка берёт необходимый ток. Критично правильное напряжение, качество блока и защита цепи.

Как рассчитать ток светодиодной ленты

Разделите мощность ленты на её напряжение. Нагрузка 60 Вт потребляет примерно 5 А при 12 В и 2,5 А при 24 В. Ток нужен для выбора блока, контроллера, соединителей и кабеля. Номинал блока по току должен быть не меньше значения, рассчитанного с выбранным запасом мощности.

Какое сечение выбрать для 12 В и 24 В

При одинаковой мощности система 24 В потребляет вдвое меньший ток, чем 12 В. Если допустимое падение задано одним процентом, абсолютный запас по вольтам у 24 В также больше. Поэтому расчётное сечение для 24 В часто получается заметно меньше, но итоговый провод всё равно должен пройти проверку по допустимому току и условиям прокладки.

Почему на длинной ленте падает напряжение

Провод, дорожки ленты и контакты имеют сопротивление. Чем больше длина и ток, тем выше потери: часть напряжения превращается в тепло. В конце длинного участка это проявляется снижением яркости или изменением оттенка. Увеличение сечения питающего провода не устраняет сопротивление дорожек самой ленты.

Когда ленту подключают с двух сторон

Питание с двух сторон или несколькими параллельными вводами используют для длинных и мощных участков, когда одного подключения недостаточно для равномерной яркости. Каждый питающий провод рассчитывают отдельно, а схема должна исключать перегрузку дорожек и контроллера. Предельную длину участка уточняют у производителя.

Мощность ленты и мощность блока — не одно и то же

Мощность ленты — ожидаемое потребление нагрузки. Мощность блока — допустимая мощность, которую источник способен длительно отдавать. Блок на 100 Вт не передаёт ленте все 100 Вт принудительно: исправная лента потребляет столько, сколько определяется её схемой и напряжением.

Вопросы и ответы

FAQ по расчёту светодиодной ленты

Ответы относятся к низковольтным лентам постоянного напряжения 5, 12 и 24 В.

Можно ли брать блок питания точно по мощности ленты?

Нежелательно. Блок, работающий постоянно у предельной мощности, сильнее нагревается и хуже переносит отклонения реального потребления. Обычно выбирают ближайший больший номинал с запасом 20–30%, если производитель оборудования не указал другое значение.

Какой запас мощности блока питания выбрать?

Для обычной светодиодной ленты чаще используют 20–30%. Увеличивать запас без необходимости не требуется: блок большей мощности не заставит исправную ленту потреблять больше, но должен иметь правильное выходное напряжение.

Почему для 5 В требуется более толстый провод?

При одинаковой мощности ток в системе 5 В выше, чем в системе 12 или 24 В. Кроме того, одинаковая потеря в вольтах составляет для 5 В большую долю напряжения, поэтому низковольтная линия чувствительнее к сопротивлению провода и контактов.

Нужно ли учитывать обратный провод?

Да. Ток проходит от блока питания к ленте и возвращается обратно. В калькулятор вводится расстояние в одну сторону, а множитель 2 в формуле сечения автоматически учитывает оба проводника.

Можно ли подключить светодиодную ленту напрямую к 230 В?

Обычную низковольтную ленту 5, 12 или 24 В подключать к сети 230 В нельзя. Высоковольтные ленты существуют, но применяются только с предусмотренными производителем выпрямителями, коннекторами и защитой; данный калькулятор для них не предназначен.

Когда требуется питание ленты с двух сторон?

Двустороннее или параллельное питание применяют, когда на длинном участке заметно уменьшается яркость либо расчёт показывает существенное падение напряжения. Точки подключения и допустимую длину непрерывного участка следует сверять с документацией конкретной ленты.

Учитывает ли калькулятор нагрев провода?

Нет. Сечение рассчитывается по падению напряжения. Допустимый ток и нагрев зависят от материала проводника, изоляции, температуры, способа прокладки, объединения кабелей в пучок и качества соединений — эти условия проверяются отдельно.
